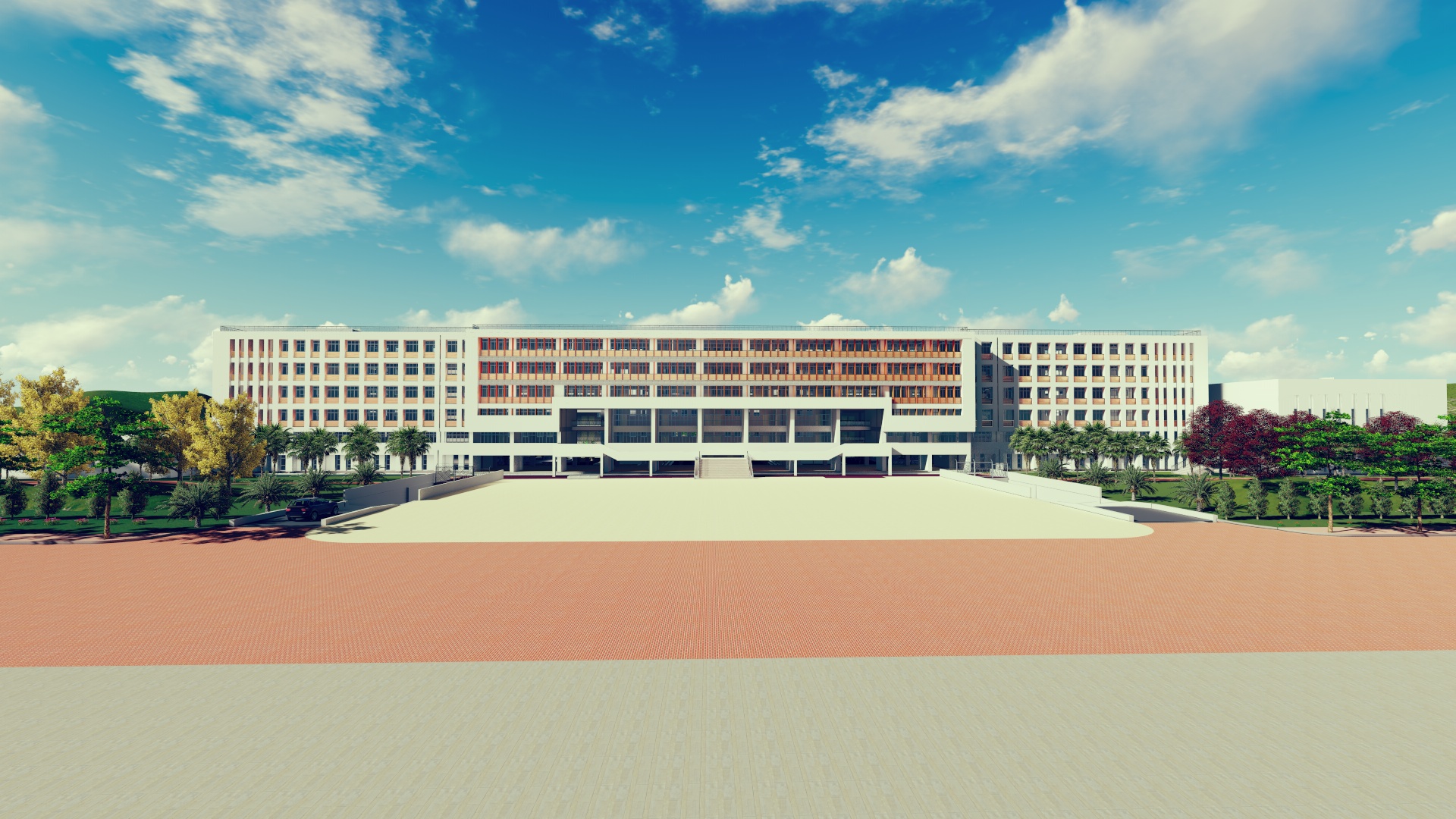

广东科学技术职业学院珠海校区主教学楼BIM项目

日期:2016-04-11 / 人气:

项目概况

本项目位于广东省珠海市广东科学技术职业学院珠海校区内,北侧为图书馆,左侧为第六饭堂。

总建筑面积:37724 m2

总用地面积:13060 m2

建筑层数:总共7层,地上6层,地下1

建筑高度:总高度23.9

建筑功能:地下一层为停车场,地上一层为报告厅、课室

本建筑为教育建筑,为满足广东科学技术职业学院教育需求。该学校全日制在校生两万多人,其中珠海校区一万多人,本项目的建成将满足该校的教学要求。

BIM优化

模型建模的关键在于各专业的协同。如在建筑模块,根据设计院的CAD图纸进行建模时,会发现原设计图纸中会出现图纸的缺失或图纸的错误,例如缺失某门窗的门窗表、门窗大样图的缺失、设计与实际施工不符合等等。在机电建模完成之后,利用navisworks分层对模型进行碰撞检查,结合各个专业之间的管线布置标准对模型进行碰撞修改,使得施工队在施工过程中减少损耗,并通过模型问题报告反馈到设计院,设计院经过审核修改重新出施工图。
