RevitMEP-10创建机电样板的汇总
日期:2016-08-18 / 人气:
在前五期的介绍中,关于机电样板的创建已经全部介绍完毕啦啦啦!!!各位看官是否都收进自己技能包了呢?
接下来就让小编带大家一起温习一下吧!!!
第一步关于项目浏览器的创建
1. 添加项目参数(添加专类型和子专业类型)
2. 编辑浏览器组织属性
3. 复制楼层并重命名视图
4. 为平面视图添加专业

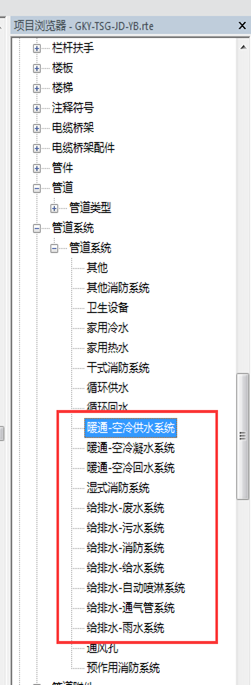

第二步有关管道、风管系统创建
1. [项目浏览器]中[族]的[管道系统],复制重命名管道系统。
2. 绘制管道时,在[属性]栏的[系统类型]中要选择相应的系统类型。
3. 风管系统的设置与管道系统的设置方法一致。

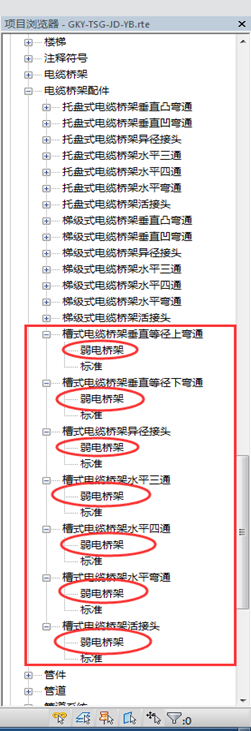

第三步创建电缆桥架
1. 在[项目浏览器]中[族]的[电缆桥架],复制项目所需的电缆桥架类型。
2. 设置相关的电缆桥架配件。
第四步关于过滤器的设置
1. 在视图可见性中编辑/新建过滤器
2. 创建所需的风管系统和管道系统并设置过滤条件
3. 添加所设置的过滤器到过滤器列表中
4. 设置过滤器的颜色
5. 在建模时为显示出过滤器的效果,视觉样式应选择为着色模式

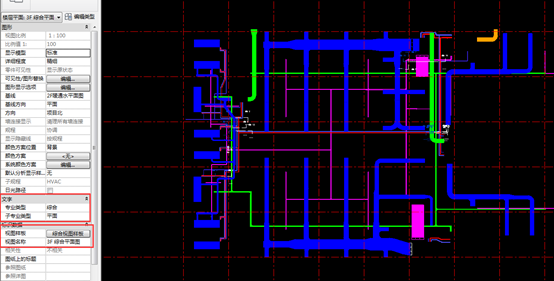

第五步视图样板的应用
1. 创建视图样板(综合视图样板)
2. 复制重命名各专业视图样板,并设置相应的过滤器条件
通过以上的几个步骤的设置,我们机电样板的创建就完成啦!
各位看官可以去试一试哦,如果有什么疑惑之处可以直接在最下方给小编留言哦~~
编辑:韩澄信息部
