RevitMEP-11机电样板之如何放置风管的附件
日期:2016-08-19 / 人气:
在上一期中,小编为大家介绍如何设置风管的属性。而这在这期呢,小编继续为大家带来新技能——如何放置风管的附件。前方高能来袭,请看下文:
我们都知道在平面视图、立面视图、剖面视图和三维视图中均可放置风管附件,那么问题来了,怎么放置的呢?
第一步:如何放置风管

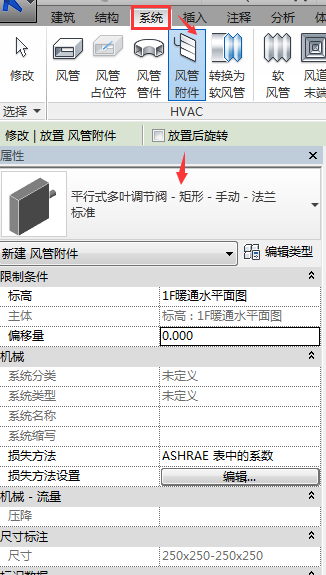

(a)单击”系统”选项下,”HVAC”面板下的"风管附件"或者使用快捷键DA,在“属性”对话框中选择需要插入的风管附件。如下图所示:
(2)或者,你也可以在项目浏览器中,点开“族”,选择“族”里面的“风管附件”下的族直接拖到右侧绘图区域,操作如下图所示:
第二步: 风管附件的相关设置
不同部件类型的风管附件,插入到风管中,安装效果不同。
其中,部件类型分为插入或对应阀门的附件两大类。
(a)部件类型为插入类型:选择风管附件后,将会自动捕捉风管中心线,单击鼠标放置风管附件,附件会打断风管直接插入到风管中,如下所示:

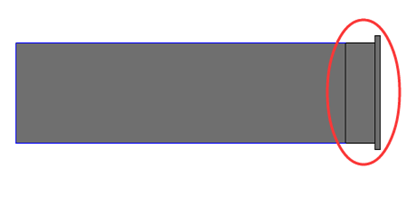

(b)部件类型为对应阀门类型:插入到风管中将自动捕捉风管中心线,单击鼠标放置风管附件,附件将连接到风管一端。
今期的简单实用的小技能就讲解到这里,若各位看官有什么疑惑之处,可以在最下方直接留言给小编哦~
